精度革命！東萊爾總線IO如何破解鋰電切疊一體機三大痛點？
鋰電池作為新能源時代的核心動力源，廣泛應用于電動汽車、儲能系統和3C電子領域。隨著全球碳中和進程加速，鋰電行業迎來爆發式增長。
當前鋰電制造正在經歷從"機械化"向"數字化+智能化"的跨越，行業競爭已進入"技術深度+制造效率"的雙維度比拼階段。掌握核心工藝技術與智能裝備融合能力的企業將贏得市場主導權。
其生產分為三大環節：前段極片制造、中段電芯組裝、后段化成分容。技術發展聚焦能量密度提升、制造效率升級和成本控制三大方向。

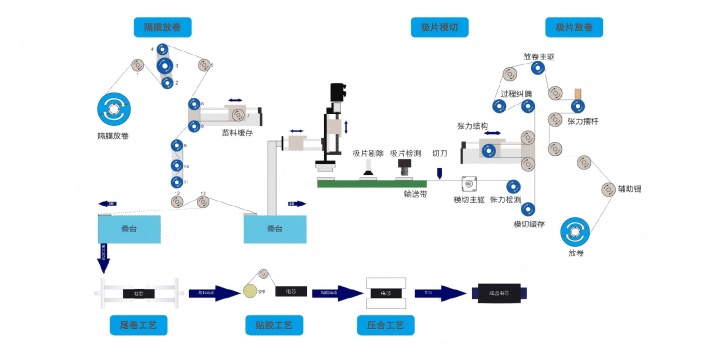

其中切疊一體機主要用于動力電池制片和疊片。將沖切極耳后的正、負極卷料切成疊片用的片料，再對正、負極片料和隔膜進行Z字型疊片，隔膜尾卷后貼U型側膠，自動下料。
東萊爾總線IO模塊在該切疊一體機案例中以其高速性、模塊化和集成化特性直接支撐了設備的高精度、模切效率和張力穩定性。
切疊一體機技術要點
放卷控制
高速模切控制
隔膜張力控制
客戶需求痛點
實時性需求：信號響應延遲導致的工藝缺陷，模切極片廢品率高達3%
柔性需求：系統拓展性不足，無法滿足更多軸協同需求
空間局限：設備周圍線束密集，傳統模塊體積龐大難以部署
東萊爾總線IO模塊方案

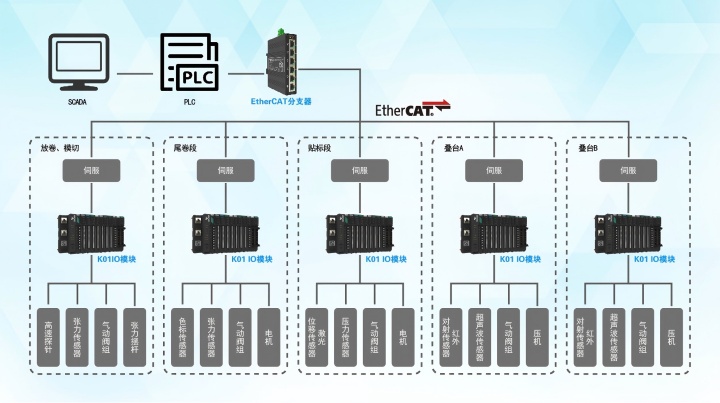

東萊爾K01系列總線IO模塊通過Ether CAT高速通信（100μs響應）、模塊化分布式架構，實現切疊一體機多軸精準協同、張力穩定控制，并集成設備狀態監測功能。
解決客戶在實時性、擴展性和智能化管理方面的核心痛點，助力生產效率提升30%。
核心優勢解析：
1.納秒級實時控制，提升運行效率
高速通信：采用硬件級EtherCAT協議棧，集成16路高速DI。
多軸精準協同：實現±100ns~±1μs的時鐘同步精度，極耳鎖存位置誤差控制在±20~50μm；模切中斷觸發延時200~350μs，支持50ppm高速?zèng)_裁。
2.空間優化架構，提升成本競爭力
空間優化：支持菊花鏈拓?fù)洌瑔胃鵆AT5網線（EtherCAT）+3芯電源線(24VDC)即可完成系統組網；超薄模塊設計（僅16.1mm寬度）。
成本優化：節省控制柜40%空間，縮短30%施工時間，減少90%傳統硬接線成本。
3.靈活適配換產需求，強化產線柔性?
支持模塊化擴展，單耦合器可管理512個IO點。
客戶價值
? 疊片對齊度提升至±0.1mm
? 設備OEE（設備綜合效率）從82%提高到94%
產品推薦

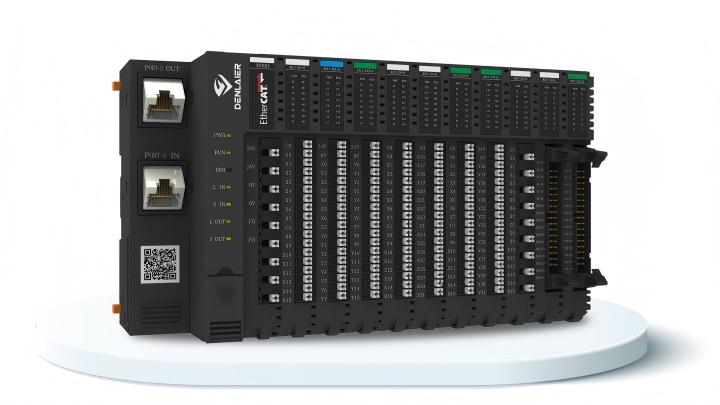

東萊爾卡片式遠程IO模塊，支持μs級硬件同步和實時數據傳輸，單站可擴展至512個IO點，滿足復雜控制需求。
模塊化設計，具備-10℃~55℃寬溫域工作能力，確保工業環境下的穩定運行。實時監測各通道狀態，大幅提升運維效率。
適用于高精度運動控制、張力管理和多軸協同場景，是提升設備性能與可靠性的專業解決方案。
